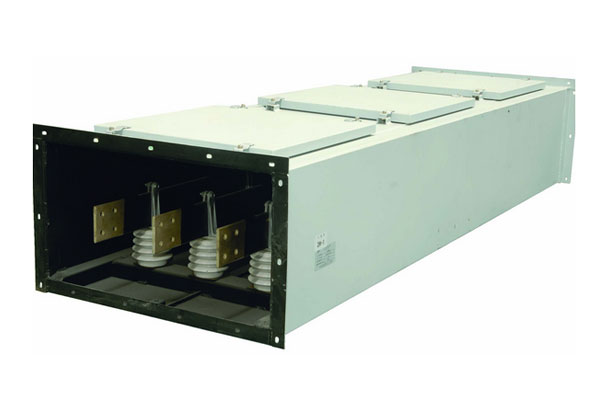

共箱封闭母线

共箱封闭母线适用于交流50~60Hz,电压3.6~40.5kV,额定电流1000~6800A的中高压输电系统。其主要应用于:1.发电机与变压器间的电气连接;2.变压器与高压配电柜间的电气连接;3.交流主励磁机与整流柜间的电气连接4.励磁开关柜与电机转子滑环间的电气连接;5.其他高压设备主回路间…

产品概述

产品特点

共箱封闭母线适用于交流50~60Hz,电压3.6~40.5kV,额定电流1000~6800A的中高压输

电系统。其主要应用于:

1.发电机与变压器间的电气连接;

2.变压器与高压配电柜间的电气连接;

3.交流主励磁机与整流柜间的电气连接

4.励磁开关柜与电机转子滑环间的电气连接;

5.其他高压设备主回路间的电气连接。

特点

1.该系列母线具有优良的抗短路性能,由于具有铝或弱磁钢板外壳的保护,能够有效地减弱涡流或环流引起的结构发热,降低母线外壳温度,减少电能损耗,提高载流量,减小短路电动力。

2.该系列母线结构先进,安装维修孔可设置于母线的上部或下部,对于大电流户内母线在壳体两侧及下部可设有通风百叶窗,以加强散热,降低温升。

3.当母线直线长度达20~30m时,设置母线伸缩节以满足因温度原因引起的热胀冷缩,还可对由基础沉降所引起的误差进行补偿。

4.为了消除设备运行时产生的震动对母线的影响,母线与设备的连接处均采用铜编软连接,并在外壳之间加入橡胶垫以吸收震动;对于母线本体,在系统中可加装减震器,对绝缘子和导体实现弹性支持,能较好地避免设

备产生的机械震动及地震波给封闭母线带来的破坏。

5.母线的散热主要靠热辐射,为了加强散热效果,在母线外表面喷涂浅灰色油漆来减少对可见光的吸收;在母线内表面喷涂黑色油漆来加强内部热量对外壳的辐射,同时防止电晕。

6.为了避免冬天室内、外温差引起的凝露现象,在穿墙处设置隔断装置,使户外与户内母线完全隔离。

7.为了提高母线的允许运行温升,防止沿海露天以及电化腐蚀严重的大气对接头的电解腐蚀,降低接触电阻,所有连接部位均采用镀银处理,使其允许温升提高到65k,大大高于工作时的实际温升。

8.为了使母线的自振频率避开产生共振的频率范围(对于单条母线其共振频率范围为35~135Hz),并使作用于母线上的电动力减小,优选绝缘子的型号、规格及强度等级,并合理设置绝缘子间的跨距。

9.为了对可拆接头进行温度监视,在变压器、发电机及配电柜与母线的连接处可设置密封式观察窗,通过示温贴片或远红外测温装置来直接测量温度,配套智能在线监控系统可实时监视母线系统的运行情况,大大方便了运行人员的检测维护工作,提高了封闭母线的安全运行水平。


符合标准


IEC364-5-54/GB/T8349-2000/JB/T9639-1999

环境温度

-40~+40

相对湿度


日平均值不大于95%,月平均值不大于90%

防护等级


IP40,IP54

额定电压

kV

3.15      6.3    10.5    35

最高工作电压

kV

3.6      7.2    12    40.5

绝缘等级

kV

25/40    32/60  42/75  100/185

额定频率

Hz

50(60)

额定工作电流


外形尺寸(W*H)mm

1000~3000

A

750*400

900*560

900*560

1500*920

3500

A

750*440

900*560

900*560


4000

A

750*440

900*560

900*560


4500

A

750*440

1000*560

1000*560


5000

A

1350*500

1500*600

1500*600


6300~6800

A

1350*500

1500*600

1500*600
