产品概述

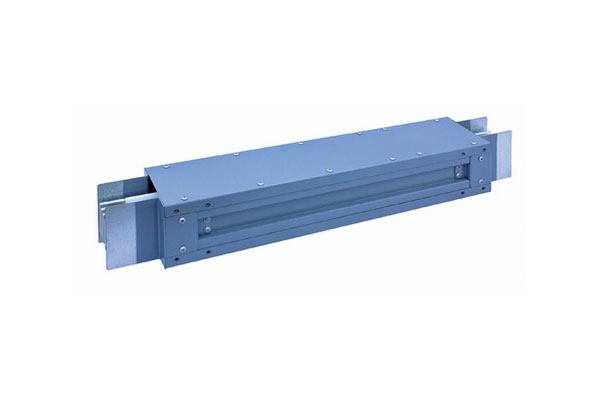

空气加强绝缘型风电母线槽是我公司专为风力发电系统研制的新型节能型母线槽产品，产品额定工作电压690/1000V，额定绝缘电压1000V/1500V，单路额定电流500A至2500A,频率50Hz,线制有三相三线、三相四线及三相五线制可选，适用于750KW及以上风力发电机组的定子及转子出线专用输电设备。

●  重量轻，相当于等量电缆的1/3

●  所有原材料均符合欧盟ROHS指令要求，属环保型产品

●  能在环境温度-40℃～+50℃的情况下正常使用

●  防护等级为IP54级，在恶劣的环境下能正常使用

●  产品设计使用寿命≥30年

●  产品为阻燃型，满足GA/T537-2005阻燃性能的规定要求

●  能显著降低发电机处的高次谐波电压，延长发电机寿命

●  低电磁辐射，对其它控制设备和传感器干扰小

产品优势

母线槽采用了空气加强复合绝缘结构，导体采用耐候型聚酯薄膜整体包覆或环氧绝缘粉末喷涂绝缘方式，导体相间采用专用绝缘支撑固定，产品绝缘性能优越，抗短路能力强。

母线槽导体采用铝合金矩形导体， 导体接头连接面采用镀镍、铜加镀锡（镀银）复合镀层工艺，既提高了其抗氧化性能，又降低了接触电阻，提高了导电性能。

母线槽外壳采用热镀锌板压制成型结构，机械强度高，散热性能好，并能消除涡流损耗引起的结构发热现象，提高了线路整体的电能质量。

母线槽外壳表面防腐采用国际知名进口品牌的粉末静电喷涂工艺，耐盐雾性能达1000小时以上，具有30年以上的耐候性能，确保母线槽的使用寿命及可靠性。

母线槽在风电塔筒内沿筒壁采用专用弹性支架支撑安装，在保证母线槽各单元负荷均布的同时，可调式安装支架可消除塔筒壁固定螺柱的位置误差，特殊配方的橡胶减震器部件可消除塔筒低频振动对母线槽结构的影响。

风电母线槽各单元呈模块化设计制作，根据塔筒尺寸预先配合设计，分段制作好，采用专用快速连接器装配连接，安装时只需普通扳手就能实现安装连接，方便快捷

高强度定扭矩螺栓结构的接头连接器，具有定扭矩（80±6N.m）夹紧功能；特制的碟形垫片及方型螺母具有自锁防松功能；具有外壳温度指示及超温报警功能

母线槽与风电动力电缆布线施工比较，因其可与预制分段塔筒配套安装好发运及提吊安装，大大提高了风电塔筒设备的施工进度，可降低施工单位的劳动强度及安装费用。

电缆连接箱采用热镀锌板全封闭结构，防腐性能与母线槽一致，内部连接采用镀锡铜排，方便各相电缆的搭接，电缆护套采用尼龙防水密封接头，提高了防护等级。
