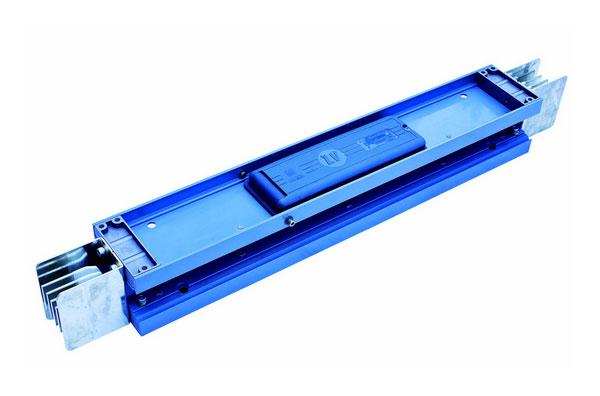

低压密集型母线槽

低阻抗密集母线槽采用典型的Sandwish结构,导体排列紧密,整体散热好,结构紧凑,空间占用更小,是一种安全可靠的配电系统。产品防护等级可根据用户需求最高可达IP66。适用于三相三线制、三相四线制、三相五线制(外壳做PE)、三相五线制(PE截面为相线的一半),频率50~60Hz,…

产品概述

产品特点

    低阻抗密集母线槽采用典型的Sandwish结构,导体排列紧密,整体散热好,结构紧凑,空间占用更小,是一种安全可靠的配电系统。产品防护等级可根据用户需求最高可达IP66。适用于三相三线制、三相四线制、三相五线制(外壳做PE)、三相五线制(PE截面为相线的一半),频率50~60Hz,额定工作电压至690V,额定绝缘电压至1000V,额定工作电流250~6300的供电系统。具有稳定可靠、配电效率高、散热好、电压降低、耐机械冲击和安装便捷等特点。
   低阻抗密集母线槽可广泛应用与大型商业广场、楼盘、体育馆、医院、工业厂房等项目中,作为大电流的高效输配电系统。全弱磁铝合金外壳的设计不仅降低了母线槽的自身重量,充分考虑了竖井安装是对母线槽大高稳定性的要求,提高了系统的可靠性和适用性,而且大大降低了因大电流涡流和磁滞损耗对母线槽系统造成的影响。
  低阻抗密集母线槽全新的“两片式”结构,可选的“3M”粉末处理方式,颠覆了传统母线槽的设计理念。优雅经典的设计和精良的制作为用户奉献高品质的新一代母线槽产品。

铜导体



额定电流

额定短时耐受电流
  kA/1s

额定峰值耐受电流
  kA

400

30

63

630

800

1000

50

105

1250

1600

65

143

2000

2500

80

176

3200

4000

100

220

5000

6300





铝导体



额定电流

额定短时耐受电流
  kA/1s

额定峰值耐受电流
  kA

250

15

30

400

630

30

63

800

1000

50

105

1250

1600

65

143

2000

2500

80

176

3200

4000
